Движение на пропорциональном регуляторе

Robolab:

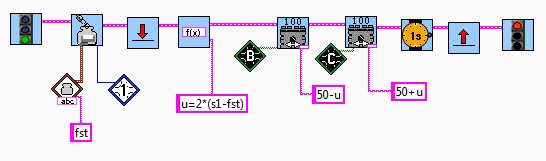

Движение на пропорциональном регуляторе часто используется в различных задачах. В формировании выражения может быть задействован любой из датчиков. Приведем пример движения с использованием показаний датчика освещенности.

В этом примере осуществляется простое движение по границе черного и белого (серый оттенок). Первый замер (контейнер fst) будет хранить значение серого цвета, которого робот должен придерживаться в дальнейшем при движении.

Важно помнить, что робот детектирует границу черного и белого в виде серого градиента. Четких границ он не может определить из-за точности датчиков.

Внутри бесконечного цикла функция высчитывает управляющий коэффициент, который будет производить воздействие на уровень мощности моторов и направление вращения. Суть пропорционального регулятора заключается в том, что воздействие количественно одинаково на все моторы. Такой тип воздействия обеспечивает скорость и одновременно плавность движения. Управляющий коэффициент отнимается (в одном случае) и прибавляется (для другого мотора) к среднему значению мощности, т.е. 50. Отрицательные значения меняют направление вращения моторов.

Таймер используется для снятия чрезмерной нагрузки на моторы.

NXT-G:

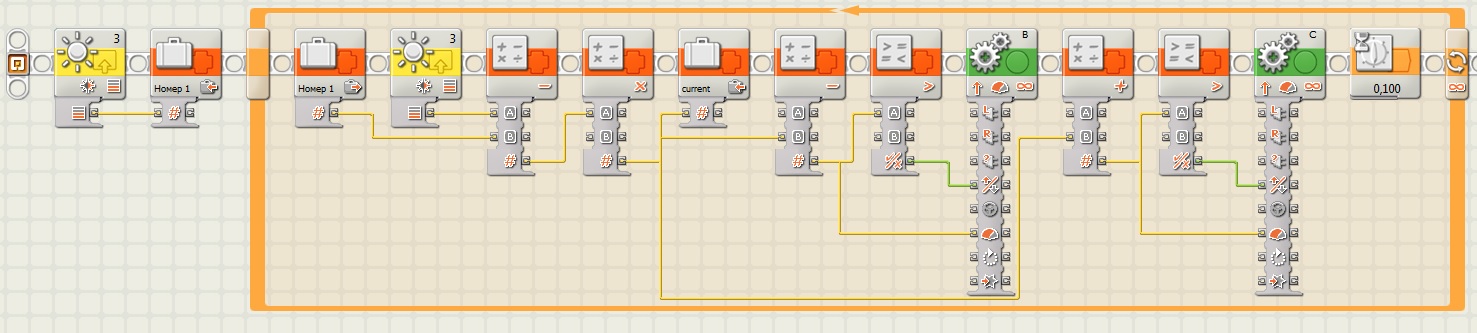

Алгоритм движения на пропорциональном регуляторе компактнее и эффективнее всего реализовывать на текстовых языках, таких, как RobotC и др. Однако для начинающих робототехников эти языки сложно освоить, поэтому приведем программу на NXT-G, который не отличается компактностью кода, но прост в освоении.

Программа выглядит громоздко из-за арифметических расчетов, которые в Robolab представлены формулой. На самом деле здесь реализован тот же самый алгоритм. Команды сравнения позволяют определить направление вращения каждого из моторов.
